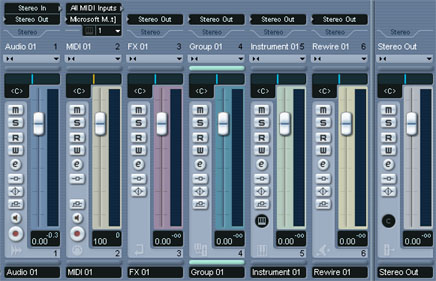

Channel Types
Dessa är de olika kanaltyperna som finns i Mixern. De skiljer sig från de som finns i Project Window eftersom Folder, Master Automation, Marker och Video Track ej finns med. Istället är det Audio, MIDI och Group d.v.s de spårtyper som skickar ljud eller ljud meddelanden. Det finns även två nya kanaltyper VST channel och Rewire Channel. Anledningen att de här kallas Channels istället för Tracks är helt enkelt att de är mixerkanaler och i Project Window handlar det om sequencer spår. Lite rörigt kanske men i grund och botten är det egentligen samma sak.

Audio : Audio kanalerna används för att spela in och spela upp ljud. De kan även användas som effektretur kanaler om man har ett ljudkort med flera ut och ingångar och har externa hårdvaru effekter.

MIDI : MIDI kanaler innehåller inga ljud utan endast styrsignaler till synthar, effekter och dylikt. De olika reglage som finns påverkar dessa signaler vilket dock inte behöver göra att resultatet blir som förväntat. Detta kan vara väldigt bra att veta, en gammal trummaskin har kanske inte olika volym på trumslagen utan endast på och av. Om man då ändrar volymen på MIDI kanalen kan det verka som att något inte fungerar. Men MIDI kanalen gör precis som den skall och ändrar volymvärdet i signalen, Trummaskinen tolkar dock detta likadant så länge volymen är högre än noll.

FX : Används i v2.0 istället för Send fönstret och kan ha ett flertal effekter som Audio, Instrument, Rewire och Group spår kan skicka på Send bus'arna till. Send effekter används ofta till exempelvis Reverb som man vill ha på fler än ett spår.

Group : Group kanaler är till för att gruppera ihop andra kanaltyper på. När man skapat en Group kanal kommer denna automatiskt att finnas som utgång för samtliga kanaltyper som skickar ljud. D.v.s alla kanaltyper i mixern utom MIDI kanaler.

VST Instrument : VST kanaler är de kanaler som skapas när man aktiverat en VSTi plugin, d.v.s. ett virtuellt instrument. Detta är väldigt praktiskt eftersom det tillåter en att lägga effekter och jobba med instrumentet precis som med en Audio kanal i mixern. När man aktiverar en VSTi plugin kommer denna även att dyka upp som utgång på MIDI kanalerna vilket gör att man kan välja vilket MIDI spår som skall styra vilket instrument och enkelt byta om man t.ex. vill prova hur orgel slingan man gjorde skulle låta på en saxofon. På VST kanalerna finns två stycken Edit knappar en i mitten på kanalstrippen som öppnar Edit VST Channel fönstret och en längst ned som öppnar redigeringsfönstret för den VSTi plugin som kanalen tillhör.

ReWire : Denna kanaltyp kopplar samman Cubase med andra program som slavar under cubase. Exempel på program som kan agera slav är Rebirth, Reason och Project5. På så vis kan man använda Cubase som sequencer men ta ljudet från de andra programmen in i Cubase och mixa allting i Cubase.

Master : Master kanalen är de två huvudutgångarna i Cubase som avgör hur projektet kommer att låta ut i högtalarna. Här kan man justera den totala volymen på samtliga kanaler och även lägga på effekter för att förändra det slutgiltiga utljudet.

Input Channel "Endast Cubase SX" : Input Channel tillåter en att lägga effekter och EQ på ingångsignalen så att dessa spelas in. Detta innebär att förändringen på ljudet blir permanent jämfört med om man spelar in som vanligt på en Audio kanal med effekter aktiverade där effekterna kan tas bort genom att avaktivera dem.

Channel Input
Detta är kanalens ingång. Här kan man ändra på vilken ingång Audio och MIDI kanaler skall använda vilket är viktigt att hålla reda på under inspelning men även när man vill använda en Audio kanal som effekt retur.

Channel Output
Här kan man välja vilka utgångar kanalen skall använda. Om man har en Group kanal i projektet man jobbar med så kommer den automatiskt att dyka upp här så att man kan välja den. På MIDI kanaler kan man här välja vilka MIDI utångar eller virtuella syntar MIDI meddelandena skall skickas till.

View Options
Denna ställer in hur en kanal skall visas i mixer fönstret. De två pilarna till vänster växlar mellan Wide och Narrow medan pilen till höger aktiverar Hideable. Wide är den vanliga breda kanalvyn, Narrow är en smalare vy som lämpar sig bra för projekt med många kanaler. Hideable är ett special alternativ som gör det möjligt att gömma kanalen även om man vill visa andra kanaler av samma kanaltyp.

Stereo Balance Panner
Denna regel justerar panoreringen som går i 201 steg, 100 steg åt vänster, 100 steg åt höger och ett mittsteg som är Center. Genom att högerklicka på panoreringsreglaget i Cubase SX har man möjlighet att välja alternativa panoreringsmetoder.

Stereo Dual Panner "Endast Cubase SX"
Här justerar man var kanal för sig, vilket gör det möjligt att byta plats på höger och vänster kanal "inverterad stereo".

Stereo Combined Panner "Endast Cubase SX"
Denna fungerar i stort sett som Stereo Dual Panner men här använder man ett reglage för att styra bägge kanalerna. Genom att håla musknappen nedtryckt och flytta musen uppåt och nedåt ändrar man bredden på stereobliden, genom att flytta vänster och höger kan man flytta ljudet i sidled i stereobilden.

Volume
Denna regel justerar volymen på kanalerna i Cubase. Längst ned på regeln finns en liten display som visar hur mycket du höjt eller sänkt volymen på kanalen. Genom att klicka på denna kan du själv skriva in ett värde istället för att flytta regeln. Snett ovanför volymtalet finns en mindre text som säger hur hög maxvolymen har varit på kanalen. I många program får denna ej nå upp till 0, för då överstyrs signalen och klipps digitalt vilket orsakar en vass distortion. I Cubase fungerar det inte så eftersom Mixern internt arbetar med 32Bit float, vilket innebär att positiva tal är fullt möjliga. Det enda att hålla reda på är att själva Master kanalen inte överstyrs, detta kan man enkelt kontrollera genom att se om den röda Clip lampan på Master kanalen tänds. Till höger om regeln sitter en nivå mätare som säger hur högt utljudet från kanalen är. Om Record Enable är aktiverad kan man bli lurad och tro att kanalen är tyst fast den inte är det eftersom denna mätare då istället kommer att visa kanalens ingångsvolym.

Mute : Mute tystar ned kanalen tillfälligt.

Solo : Solo är en inverterad Mute som tystar ned samtliga kanaler som inte har Solo aktiverad.

Enable/Disable Read Automation : Aktiverar/Deaktiverar Read Automation

Enable/Disable Write Automation : Aktiverar/Deaktiverar Write Automation

Edit Audio/Group/FX/MIDI Channel
Denna knapp öppnar Edit Channel fönstret där man kan redigera Effekter och EQ på de olika kanaltyperna. MIDI kanalerna har Insert och Send effekter precis som de övriga kanalerna men saknar EQ. FX kanalerna har Inserts och EQ men saknar Sends.

Bypass Inserts
Kopplar tillfälligt förbi alla Insert effekter så att man lyssnar på den ursprungliga signalen.

Bypass EQ's
Kopplar tillfälligt förbi EQ'n så att man lyssnar på den ursprungliga signalen.

Disable Sends
Kopplar tillfälligt bort kanalens Sends så att kanalens ljud skickas till huvudutgången.

Record Enable
Gör kanalen redo för inspelning. Under inspelning kommer endast kanaler med Record Enable aktiverat på att spela in något.

Monitor
Tillåter en att förlyssna på ingångssignalen. När detta är aktiverat kommer även eventuella EQ, Insert och Sendeffekter att spelas upp tillsammans med ingångsljudet. Observera att detta innebär att vad du hör är egentligen inte ingångssignalen utan hur ingångssignalen låter när den passerat kanalen.

Channel Selector
Genom att klicka på denna kan man markera en kanal i Mixer fönstret. Markerade kanaler färgas ljusblå.

Channel Name
Detta är kanalens namn, som man enkelt kan ändra på genom att klicka på namnet och skriva in ett nytt.

Change Mixer View
Denna ser ut som vanliga View Options fast är lite kortare och sitter inte fast på någon kanal utan är istället en del av huvudlisten till vänster i mixerfönstret. Med denna kan man ändra så att alla kanaler visas som Wide eller Narrow.

Channel View Sets
Genom att trycka på det lilla plustecknet kan man spara den aktuella mixer inställningen som en View Set. Sedan kan dessa väljas genom att trycka på den lilla pilknappen. Trycker man på minusknappen tar man bort den aktuella inställningen.

Show/Hide Extended View
Denna knapp visar eller döljer Extended View i Mixer fönstret. Extended View finns i Cubase SL endast i ett enklare visningsläge där kanalens in och utgångar visas. I Cubase SX finns den i två steg, ett där in och utgångar visas, men även en fasvändningsknapp och Input Gain. Det andra steget låter en justera Insert plugins, Send effekter och EQ'ar direkt i Mixer fönstret.

Mute Off Global : Deaktiverar Mute på samtliga kanaler.

Solo Off Global : Deaktiverar Solo på samtliga kanaler.

Enable/Disable Read Automation Global : Aktiverar eller deaktiverar Read Automation på samtliga kanaler.

Enable/Disable Write Automation Global : Aktiverar eller deaktiverar Write Automation på samtliga kanaler.

Copy Channel Settings
Klickar man på denna knappen så kopierar man den markerade kanalens inställningar. För att markera en kanal så klickar på på dess namn längst ned på kanal strippen. De kopierade inställningarna inkluderar allt från Volym till EQ och Plugins.

Paste Channel Settings
När man kopierat inställningarna från en kanal man klistra in dessa genom att markera en annan kanal och klicka på Paste Channel Settings knappen. Vill man kopiera inställningarna till andra kanaler är det bara att markera dessa och trycka på Paste igen, inställningarna ligger kvar i minnet så länge projektet är öppet och man inte kopierar nya inställningar.

Select Channel
Denna lilla meny låter en enkelt välja vilken kanal man vill markera vilket kan underlätta när man t.ex. vill kopiera Channel Settings mellan olika kanaler.

Show/Hide Channels
Denna knapprad används för att gömma och visa olika kanaltyper. När en knapp är grå betyder det att den aktuella kanaltypen är gömd. De olika kanaltyperna är i tur och ordning

Input "Endast Cubase SX"
Audio
Group
ReWire
MIDI
VST
FX
Output
Hideable

Show VST Connections
I VST Connections fönstret kan man justera in och utgångar i Cubase. Dessa kommer då att dyka upp som Bus'ar som kanaler kan skicka ut sitt ljud på via huvudutgången eller en Send. Ett exempel på hur detta används kan vara att vi har ett ljudkort med 4 utgångar och har tidigare spelat in en låt med trummor, piano och sång. Sedan skall vi lägga en sångstämma på projektet, sångaren vill kanske höra trummorna och pianot men inte huvudsången. Då går vi in i VST Connections och skapar en ny Output Mono Bus som vi döper till "Lyssning". Sedan väljer vi att utgången som skall användas är Output 3 på ljudkortet. I mixern skickar vi nu en Send till "Lyssning" där alla kanaler utom huvudsången skickas. Sångaren hör nu allt han vill höra och det är enkelt att justera nivåer genom att ändra volymen på Send till "Lyssning".

Show/Hide Extended (Endast Cubase SX)
Med denna kan man enkelt visa eller gömma Inputs/Outputs och Extended View.

Reset Mixer
Denna knapp återställer vald kanal eller hela mixern till ursprungsläge. Observera att detta gäller volym, panorering, Inserts, Sends och EQ. Detta kan vara en smidig funktion när man helt kör fast i mixningen och vill börja om på nytt helt och hållet.

Initialize Channel / Reset Inserts/EQ/Sends
Denna knapp används till två saker beroende på vart den sitter. Sitter den längst ned till vänster i Edit VST Channel fönstret så återställer den samtliga värden till ursprungsvärdet. Vilket innebär att den plockar bort alla Insert och Send effekter, nollställer volym och panorering och även återställer EQ'n. Sitter knappen däremot bredvid Inserts,EQ eller Sends så heter den istället Reset Inserts/EQ/Sends och återställer enbart Insert/EQ/Send till sitt ursprungsvärde.

On/Off
Denna knapp hittar man lite här och var i Mixer fönstren i Cubase. Den används för att stänga av en Insert, Send effekt eller en EQ utan att ta bort de inställningar man gjort. Vilket tillåter en att lyssna på ursprungsljudet för att se om man gjort en förbättring eller en försämring.

Insert Effects
Genom att klicka på rutan med texten No Effect kan man här välja en av de tillgängliga effekterna i Cubase. Trycker man sedan på den lilla edit knappen öppnas Pluginens redigeringsfönster där man kan ändra på dess inställningar. En insert effekt ligger mitt i ljudkedjan, d.v.s. att huvudljudet passerar igenom den till skillnad från Send effekter där man delar upp ljudet och skickar det åt varsitt håll

Send Effects
Send effekter aktiveras inte riktigt på samma sätt som Insert effekter. Här måste man första skapa en FX kanal. Denna kommer då att bli möjlig att välja som utgång genom att trycka på det tomma svarta fältet. Om det är en Insert effekt aktiverad på FX kanalen kommer man kunna öppna redigeringsfönstret för denna genom att trycka på Edit knappen.

Send'arna kan även skicka till aktiverade Output Bus'ar i projektet. Vilket innebär att signalen skickas till en utgång på ljudkortet. Nivån som skickas ändras genom att klicka med musen och dra i det blå strecket som sitter under namnet på den valda Send utgången..

Till vänster om edit knappen finns Pre/Post Fader knappen, vilket betyder före eller efter regeln. Det normala är att send effekterna skickas efter regeln, Post Fader, d.v.s att om man sänker nivån på stora regeln på kanalen så kommer även utnivån från kanalens Sendar att minska. Klickar man på knappen kommer den dock att växla till Pre Fader vilket betyder att nivån ut från Send effekten är helt oberoende av kanalens volyminställningar.

EQ Curve Display
Denna display visar hur EQ kurvan för den aktuella kanalen ser ut. Mittenstrecket är 0dB och frekvensvärdet sträcker sig från 20-20000Hz. Klickar man med musen på displayen så kan man enkelt sätta ut punkter som representerar de 4 olika banden, dubbelklickar man på en punkt så tar man bort denna. Tar man tag i en punkt kan man flytta runt denna och på så vis påverka EQ kurvan. Håller man Ctrl nedtryckt när man flyttar en punkt så kan man endast flytta punkten i höjdled, d.v.s antal dB. Håller man Alt nedtryckt när man flyttar punkten kan man istället bara flytta punkten i sidled, d.v.s antal Hz. Håller man ned Shift och klickar på en punkt kan man påverka Q värdet.

EQ Band
EQ'n i Cubase har 4 band som alla ser ut och fungerar på ungefär samma sätt. Skillnaden är det första och sista bandet. Alltså Lo och High band, där lägsta och högsta Q värdet ändrar filtret till att bli ett Low Shelving eller High Pass filter för Lo bandet och ett High Shelving eller Low Pass filter för High bandet. I övrigt fungerar EQ'n precis som man kan fövänta sig, Gain är den lilla ratten i mitten, Frekvensvärdet är den större ratten och Q värdet är den lilla ratten längst ned. Den lilla On/Off knappen uppe i högra hörnet aktiverar eller deaktiverar de olika Banden.

EQ Presets
Här kan man snabbt och enkelt spara de EQ inställningar man gjort för att använda på andra kanaler eller för att kunna gå tillbaka till tidigare inställningar om man gjort ändringar. Klickar man på den lilla plus symbolen skapas en Preset som heter något i stil med Preset1. Dubbelklickar man på namnet kan man då döpa om det till vad man vill. Har man valt en Preset i menyn och vill ta bort denna klickar man på minus symbolen.

Input Phase & Input Gain
Knappen till vänster är en fasvändare som helt enkelt vänder upp och ned på vågformen vilket kan hjälpa till att korrigera fasfel på inspelningar. Ratten till höger korrigerar Input volymen, d.v.s. den volym som kanalen har in från band (hårddisk). Denna tillåter en att jobba på samma sätt som man jobbar i en analog studio. Genom att korrigera nivån på det inspelade materialet men Input Gain ratten kan man se till att ha en bra nivå när mixerregeln står på +-0dB. Detta gör att att har ett bra område att jobba med mixern inom där man enkelt kan höja och sänka utan att behöva gå i topp eller botten på regeln.

Clear All Views : Visar en tom Extended View på samtliga kanaler

Show All Inserts : Visar Inserts i Extended View på samtliga kanaler

Show All Equalizers : Visar EQ i Extended View på samtliga kanaler

Show All Equalizers as Dials : Visar EQ med rattar i Extended View på samtliga kanaler

Show All Equalizers as Curves : Visar EQ med kurva i Extended View på samtliga kanaler

Show All Sends : Visar Sends i Extended View på samtliga kanaler

Show Sends 1-4 : Visar Sends 1-4 i Extended View på samtliga kanaler

Show Sends 5-8 : Visar Sends 5-8 i Extended View på samtliga kanaler

Show Surround Panners : Visar Surround Panners i Extended View på samtliga kanaler där det är möjligt

Show All Meters : Visar en nivåmätare i Extended View på samtliga kanaler

Show Channel Overview : Visar en överblick i Extended View på samtliga kanaler

Inserts
Fungerar likadant som Inserts i VST Channel fönstret.

EQs
Överst sitter Gain, i mitten Frekvensen och längst ned Q värdet.

EQs+
Fungerar precis som vanliga EQ'n men har rattar istället. Frekvensen är den stora ratten, Gain är den lilla och Q är ratten till höger.

EQs Curve
Fungerar som vanliga EQ'n men visar även en kurva på hur frekvensbandet kommer att påverkas.

Sends
Fungerar som Send i VST Channel fönstret.

Sends 1-4
Något större än Sends i Extended View där även signalnivå visas.

Surround Panner
Låter en panorera en Mono eller Stereo signal i Surround. Genom att dubbelklicka på Surround Panner fönstret öppnas Surround Panner pluginen som ger en tydligare panorering.

VU Meter
Visar en stor nivåmätare på kanalen.

Overview
En överblick som visar vilka Inserts, Sends och EQ band som är aktiverade.
